Bạn nên biết gì về Ghế thiết bị xây dựng?

Chỗ ngồi của người vận hành trong máy móc hạng nặng không phải là một phụ kiện tiện nghi. Đây là thành phần quan trọng về an toàn, ảnh hưởng đến năng suất, ảnh hưởng trực tiếp đến sức khỏe của người vận hành, độ chính xác của việc điều khiển máy và khả năng giữ chân lực lượng lao động lâu dài. Ghế thiết bị xây dựng phải hấp thụ rung động liên tục toàn cơ thể, hỗ trợ thời gian làm việc kéo dài và tồn tại trong môi trường ngoài trời khắc nghiệt - tất cả đồng thời đáp ứng các tiêu chuẩn an toàn và công thái học quốc tế. Đối với các nhà quản lý mua sắm, nhà điều hành đội tàu và nhà cung cấp OEM, hiểu biết rõ ràng về kỹ thuật chỗ ngồi là điều cần thiết để đưa ra các quyết định tìm nguồn cung ứng hợp lý.

Tại sao kỹ thuật chỗ ngồi lại quan trọng trong thiết bị nặng

Những người vận hành máy xúc, máy xúc lật, máy ủi và máy san gạt thường ngồi từ 8 đến 12 giờ mỗi ca. Trong thời gian này, họ phải chịu rung động toàn thân (WBV) truyền qua khung xe và ghế ngồi. Phơi nhiễm WBV kéo dài có liên quan trực tiếp đến rối loạn cột sống thắt lưng, mệt mỏi và giảm thời gian phản ứng. Chất lượng kỹ thuật của ghế máy móc xây dựng xác định mức độ rung tác động đến cơ thể người vận hành và mức độ hiệu quả của ghế bù đắp cho sự căng thẳng về tư thế.

Tiếp xúc với rung động và tiêu chuẩn ISO 2631

ISO 2631-1 xác định phương pháp đo và đánh giá mức độ tiếp xúc của con người với rung động toàn thân. Tiêu chuẩn thiết lập các vùng cảnh báo hướng dẫn về sức khỏe bắt đầu từ giá trị tiếp xúc với rung động hàng ngày A(8) là 0,5 m/s2. Chỉ thị Châu Âu 2002/44/EC đặt ra giá trị tác động là 0,5 m/s2 và giá trị giới hạn phơi nhiễm là 1,15 m/s2 cho một ngày làm việc 8 giờ. Khả năng truyền rung động của ghế được định lượng bằng giá trị khả năng truyền biên độ hiệu dụng của ghế (SEAT). Giá trị SEAT dưới 1,0 có nghĩa là ghế giảm độ rung so với đầu vào sàn. Ghế treo chất lượng cao dành cho máy móc hạng nặng thường đạt giá trị SEAT trong khoảng từ 0,6 đến 0,85 trong dải tần số 1–10 Hz phù hợp nhất với tải trọng cột sống.

Các thành phần cốt lõi của ghế máy xây dựng

Được chỉ định đầy đủ ghế máy móc xây dựng tích hợp nhiều hệ thống con chức năng. Mỗi hệ thống con góp phần bảo vệ người vận hành, khả năng điều chỉnh và độ bền. Các thành phần chính bao gồm:

• Cơ chế treo: Hệ thống cách ly rung động chính. Hệ thống cắt kéo cơ học, không khí hoặc hỗn hợp cách ly bệ ngồi khỏi rung động ở mức sàn. Chiều dài hành trình thường dao động từ 80 mm đến 120 mm.
• Mút ngồi và tựa lưng: Bọt polyurethane mật độ cao (mật độ 45–60 kg/m3) mang lại sự thoải mái ban đầu và phân bổ áp suất. Lớp bọt xác định khả năng chống mỏi lâu dài.
• Chất liệu bìa: Lớp phủ vinyl, vải hoặc da được lựa chọn dựa trên các yêu cầu về khí hậu, vệ sinh và khả năng chống mài mòn. Vinyl là tiêu chuẩn cho môi trường ngoài trời và ẩm ướt.
• Điều chỉnh trượt phía trước: Cho phép người vận hành tối ưu hóa khả năng tiếp cận các điều khiển. Phạm vi hành trình tiêu chuẩn là 150 mm đến 200 mm với khoảng cách khóa là 25 mm.
• Điều chỉnh chiều cao: Cài đặt chiều cao cơ học hoặc khí nén phù hợp với người vận hành có tầm vóc khác nhau. Phạm vi điển hình là hành trình dọc từ 60 mm đến 100 mm.
• Hỗ trợ thắt lưng: Hệ thống thắt lưng có thể điều chỉnh, bằng cơ học hoặc bằng khí nén, duy trì đường cong cong tự nhiên của cột sống thắt lưng trong quá trình hoạt động kéo dài.
• Tay vịn: Tay vịn cố định, gập hoặc điều chỉnh giúp giảm tải cho vai và cổ trong quá trình vận hành điều khiển. Chiều cao tay vịn và khả năng điều chỉnh góc là rất quan trọng trong cabin máy xúc.
• Dây đai an toàn và tấm gắn: Đai thắt lưng tích hợp có thể thu vào hoặc dây đai 3 điểm đáp ứng các yêu cầu về cabin ISO 6683 và ROPS/FOPS đối với hệ thống bảo vệ chống lật.

Các loại hệ thống treo được so sánh

Hệ thống treo là thành phần quan trọng nhất về hiệu suất trên bất kỳ ghế thiết bị nặng nào. Các công nghệ hệ thống treo khác nhau mang lại sự cân bằng rõ ràng giữa chi phí, khả năng điều chỉnh, phạm vi cách ly rung và yêu cầu bảo trì. Bảng sau so sánh ba loại hệ thống treo chính được sử dụng trong ghế thiết bị xây dựng có hệ thống treo cấu hình.

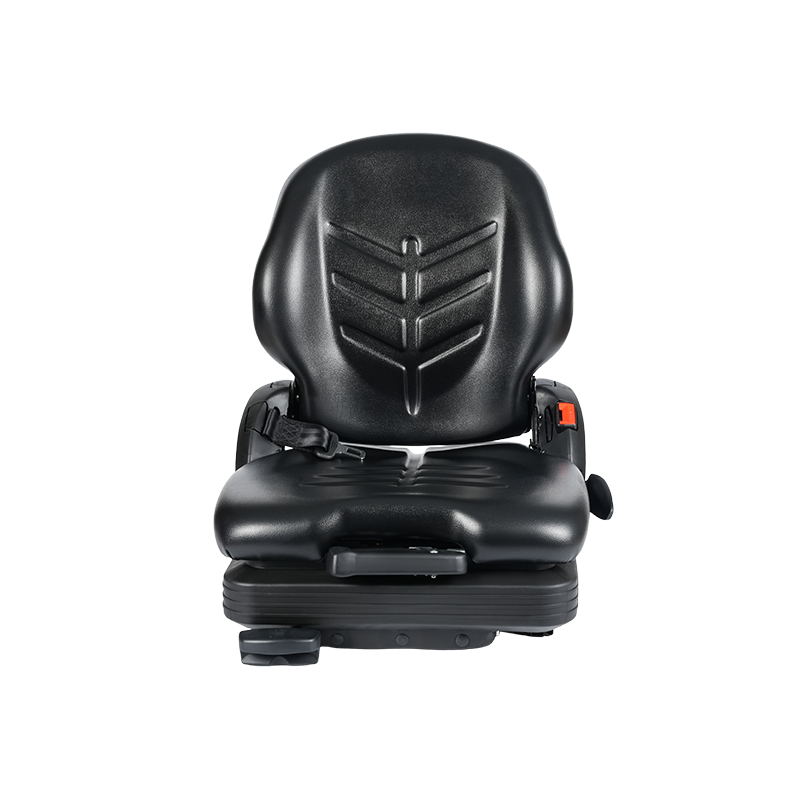

Ghế thiết bị xây dựng có hệ thống treo

Thiết kế công thái học cho hiệu suất của người vận hành

Kỹ thuật công thái học trong chỗ ngồi dành cho thiết bị nặng vượt xa phạm vi có thể điều chỉnh. Nó giải quyết sự tương tác giữa hình dạng cơ thể của người vận hành, cách bố trí điều khiển của máy cụ thể và các yêu cầu về tư thế của nhiệm vụ công việc. Thiết kế công thái học kém dẫn đến rối loạn cơ xương, mệt mỏi cho người vận hành và giảm nhận thức về tình huống — tất cả đều làm tăng nguy cơ sự cố.

Ghế máy xây dựng tiện dụng cho máy xúc

Ghế máy móc xây dựng tiện dụng cho máy xúc có các yêu cầu thiết kế cụ thể khác với ghế máy xúc lật hoặc máy ủi. Người vận hành máy xúc thường xuyên xoay phần thân trên và phải tiếp cận các bộ điều khiển cần điều khiển được gắn trên bảng điều khiển có thể điều chỉnh được gắn vào cấu trúc ghế. Điều này có nghĩa là ghế phải hoạt động như một bệ điều khiển chứ không chỉ là bề mặt ngồi. Các thông số công thái học chính cho ghế máy xúc bao gồm:

• Góc xoay ghế: Nghiêng nhẹ về phía trước từ 3 đến 5 độ làm giảm góc uốn cong của hông và giảm lực nén ở thắt lưng khi xoay thân trên.
• Khả năng tương thích của bảng điều khiển gắn trên tay vịn: Cấu trúc ghế phải cung cấp các điểm lắp được tiêu chuẩn hóa cho bảng điều khiển cần điều khiển, thường sử dụng các mẫu bu lông DIN hoặc ISO 4 lỗ.
• Phạm vi ngả tựa lưng: Phạm vi ngả tối thiểu từ 15 đến 25 độ so với phương thẳng đứng cho phép người vận hành điều chỉnh tư thế trong giờ nghỉ mà không cần rời khỏi cabin.
• Hỗ trợ đùi bên: Các miếng đệm bên hông ghế có đường viền giúp giảm trượt trong chu kỳ xoay máy và cải thiện độ ổn định của người vận hành.

Thiết bị xây dựng Điều chỉnh trọng lượng ghế: Cách thức hoạt động

Việc điều chỉnh trọng lượng là cần thiết vì hệ thống treo được điều chỉnh để hoạt động trong phạm vi tải xác định. Việc vận hành ghế ngoài phạm vi trọng lượng được thiết kế sẽ làm giảm hiệu quả cách ly và tăng khả năng truyền rung. Hầu hết các ghế thiết bị nặng đều được thiết kế dành cho người vận hành có trọng lượng từ 50 kg đến 130 kg, với điểm đặt hệ thống treo có thể điều chỉnh để tối ưu hóa khả năng cách ly đối với trọng lượng thực tế của người vận hành.

Điều chỉnh trọng lượng cơ học và không khí

Điều chỉnh trọng lượng ghế thiết bị xây dựng hệ thống rơi vào hai loại chính. Hệ thống cơ khí sử dụng núm xoay hoặc đòn bẩy để làm căng trước lò xo cuộn. Hệ thống không khí sử dụng bàng quang điều áp được điều chỉnh thông qua van. Bảng dưới đây so sánh cả hai phương pháp theo các tiêu chí phù hợp nhất với quyết định mua sắm đội xe.

Vật liệu và độ bền

Việc lựa chọn vật liệu cho các bộ phận của ghế quyết định trực tiếp đến tuổi thọ sử dụng trong điều kiện hiện trường. Môi trường tại công trường xây dựng khiến công nhân phải tiếp xúc với bức xạ tia cực tím, bùn, chất lỏng thủy lực, mưa và nhiệt độ khắc nghiệt từ âm 30 đến cộng 70 độ C trong các kịch bản triển khai toàn cầu.

Ghế thiết bị xây dựng chống thấm nước để sử dụng ngoài trời

Ghế thiết bị xây dựng chống thấm nước để sử dụng ngoài trời yêu cầu sự kết hợp của vật liệu phủ kín, các thành phần khung chống ăn mòn và hình dạng bệ ngồi được thiết kế thoát nước. Các thông số kỹ thuật vật liệu sau đây xác định độ bền của ghế ngoài trời:

• Chất liệu bìa: Vinyl phủ PVC có độ dày tối thiểu 0,8 mm và khả năng chống mài mòn Martindale ít nhất 50.000 chu kỳ. Phụ gia ổn định tia cực tím ngăn ngừa nứt bề mặt sau khi tiếp xúc với ánh nắng mặt trời kéo dài.
• Lõi xốp: Bọt polyurethane dạng ô kín trong bệ ngồi giúp chống lại sự hấp thụ độ ẩm. Bọt xốp dạng ô hở ở tựa lưng có thể chấp nhận được khi được phủ một lớp chống ẩm.
• Khung và chân đế: Khung thép sơn tĩnh điện với độ dày lớp phủ tối thiểu 60 micron giúp chống ăn mòn trong môi trường ẩm ướt và nước mặn. Phần cứng bằng thép không gỉ được chỉ định cho các ứng dụng hàng hải hoặc ven biển.
• Kênh thoát nước: Đường thoát nước đúc trong bệ ngồi cho phép nước thoát ra thay vì đọng lại bên dưới người vận hành.

Ghế thay thế cho máy xây dựng: Tiêu chí tìm nguồn cung ứng

Ghế thay thế cho máy móc xây dựng phải phù hợp với đường bao kích thước và chức năng của thông số kỹ thuật của nhà sản xuất thiết bị gốc (OEM). Việc lắp đặt không đúng sẽ ảnh hưởng đến sự an toàn của người vận hành và có thể làm mất hiệu lực bảo hành của máy. Các tiêu chí sau đây sẽ chi phối tất cả việc mua sắm ghế thay thế:

• Khả năng tương thích mẫu gắn: Xác minh kích thước mẫu bu lông (thường là mẫu 4 lỗ ở khoảng cách 150 x 150 mm hoặc 200 x 200 mm) so với tấm lắp bệ ngồi của máy trước khi đặt hàng.
• Hành trình treo và phạm vi trọng lượng: Xác nhận rằng hành trình treo thay thế và phạm vi trọng lượng của người vận hành phù hợp với thông số kỹ thuật ban đầu để duy trì hiệu suất cách ly rung.
• Giao diện bảng điều khiển tay vịn: Đối với máy xúc và xe nâng có bảng điều khiển tích hợp, hãy xác nhận rằng ghế thay thế chấp nhận phần cứng gắn bảng điều khiển hiện có.
• Tiêu chuẩn dây đai an toàn: Ghế thay thế phải bao gồm hệ thống dây đai an toàn được chứng nhận theo tiêu chuẩn ISO 6683 hoặc tiêu chuẩn tương đương theo yêu cầu của chứng nhận ROPS của máy.
• Phong bì kích thước: Chiều rộng, chiều cao và chiều sâu của ghế phải vừa với khoảng trống được thiết kế của cabin. Những vật thay thế quá khổ có thể cản trở lối vào, lối ra và lối thoát hiểm của cabin.

Danh sách kiểm tra mua sắm B2B

Đối với người quản lý đội xe, nhóm mua hàng OEM và nhà phân phối hậu mãi tìm nguồn cung ứng với số lượng lớn, các mục sau sẽ xuất hiện trong mọi tài liệu thông số kỹ thuật chỗ ngồi hoặc yêu cầu báo giá:

• Tài liệu tuân thủ ISO 7096: Yêu cầu báo cáo kiểm tra xác nhận ghế đáp ứng các yêu cầu kiểm tra độ rung trong phòng thí nghiệm ISO 7096 cho loại máy liên quan (EM1 đến EM9).
• Phạm vi điều chỉnh trọng lượng và trọng lượng vận hành định mức: Xác nhận trọng lượng tối thiểu và tối đa của người vận hành mà hệ thống treo được hiệu chỉnh để xử lý.
• Đặc điểm vật liệu bìa: Yêu cầu bảng dữ liệu vật liệu bao gồm khả năng chống mài mòn, đánh giá khả năng chống tia cực tím và phạm vi hoạt động ở nhiệt độ.
• Mật độ bọt và ILD (Độ lệch tải thụt): Chỉ định mật độ bọt tối thiểu (45 kg/m3 đối với bệ ngồi) và giá trị ILD (thường là 35–45 N đối với các ứng dụng làm ghế xây dựng).
• Điều kiện bảo hành: Xác định thời gian bảo hành tối thiểu (thường là 12 đến 24 tháng) và các chế độ hư hỏng được bảo hiểm, bao gồm cơ cấu treo, bọt và tính toàn vẹn của vỏ.
• MOQ và thời gian dẫn: Thiết lập số lượng đặt hàng tối thiểu và thời gian thực hiện sản xuất cho cả ghế danh mục tiêu chuẩn và các biến thể được cấu hình tùy chỉnh.
• Sự sẵn có của phụ tùng: Xác nhận tính sẵn có của các bộ phận thay thế riêng lẻ (bộ treo, bộ xốp, vỏ bọc) để hỗ trợ các chương trình bảo trì đội xe.

Câu hỏi thường gặp

1. Tiêu chuẩn ISO kiểm định ghế thiết bị xây dựng là gì?

ISO 7096 là tiêu chuẩn quốc tế cơ bản để đánh giá trong phòng thí nghiệm về khả năng truyền rung động toàn thân trong ghế máy móc xây dựng . Nó xác định chín phổ đầu vào của máy (EM1 đến EM9) tương ứng với các loại máy khác nhau, chẳng hạn như máy xúc lật, máy đầm đất và máy xúc bánh xích. Mỗi phổ mô phỏng cấu hình rung động điển hình của loại máy đó. Ghế phải đạt được giá trị SEAT tối đa (thường là 1,0 hoặc thấp hơn, tùy thuộc vào hạng) khi được kiểm tra dựa trên phổ đầu vào liên quan để được coi là tuân thủ. Người mua nên yêu cầu báo cáo thử nghiệm ISO 7096 từ các nhà cung cấp ghế và xác minh rằng phổ đầu vào được thử nghiệm phù hợp với loại máy mục tiêu.

2. Bao lâu thì nên thay ghế thiết bị xây dựng?

Tuổi thọ sử dụng phụ thuộc vào số giờ vận hành, trọng lượng của người vận hành, điều kiện môi trường và loại hệ thống treo. Theo hướng dẫn chung, cơ cấu treo phải được kiểm tra sau mỗi 2.000 giờ hoạt động và thay thế khi phép đo giá trị SEAT hoặc kiểm tra vật lý cho thấy hiệu suất cách ly bị suy giảm. Bộ nén bọt vượt quá 25% độ dày ban đầu là dấu hiệu đáng tin cậy cho thấy bọt đệm ngồi cần được thay thế. Vật liệu che phủ trong các ứng dụng ngoài trời thường yêu cầu thay thế sau mỗi 3 đến 5 năm do sự suy giảm và mài mòn của tia cực tím. Chủ động thay thế ghế thay thế cho máy móc xây dựng trước khi hỏng hóc giúp giảm nguy cơ chấn thương cho người vận hành và tránh thời gian ngừng hoạt động ngoài dự kiến.

3. Ghế phổ thông có thể thay thế ghế dành riêng cho OEM không?

Ghế hậu mãi phổ thông có thể thay thế ghế OEM nếu kiểu lắp, đường bao kích thước, thông số hệ thống treo và tiêu chuẩn dây an toàn đều được xác minh là phù hợp. Nhiều nhà cung cấp hậu mãi sản xuất ghế có bộ điều hợp lắp có thể điều chỉnh để phù hợp với nhiều kiểu bu lông. Tuy nhiên, ghế có bảng điều khiển tích hợp - phổ biến trên máy đào - yêu cầu giao diện gắn bảng điều khiển dành riêng cho máy mà ghế phổ thông có thể không hỗ trợ. Luôn tham khảo chéo kiểu máy, kích thước cabin và các yêu cầu đi kèm bảng điều khiển trước khi chỉ định một giải pháp thay thế chung cho các ứng dụng của đội xe.

4. Sự khác biệt giữa ghế cơ khí và ghế treo khí dùng trong xây dựng là gì?

Ghế treo cơ khí sử dụng hệ thống lò xo cuộn và giảm chấn để cách ly rung động. Nó không cần nguồn năng lượng bên ngoài và rất phù hợp với các máy không có nguồn cung cấp khí nén. Ghế treo khí sử dụng bàng quang điều áp để hỗ trợ trọng lượng của người vận hành và cách ly rung động. Nó cung cấp khả năng điều chỉnh trọng lượng chính xác hơn và thường đạt được giá trị SEAT thấp hơn trong phạm vi trọng lượng của người vận hành. Hệ thống không khí yêu cầu nguồn cung cấp khí nén sạch, khô ở áp suất 6 đến 8 bar, hầu hết các máy xây dựng hiện đại đều cung cấp thông qua mạch khí nén hoặc HVAC của cabin. Đối với việc mua sắm đội tàu, ghế thiết bị xây dựng có hệ thống treos trong cấu hình không khí được ưu tiên cho các ứng dụng có thời gian hoạt động cao trong đó việc giảm thiểu tiếp xúc với rung động là mục tiêu chính.

Tài liệu tham khảo

• Tổ chức Tiêu chuẩn hóa Quốc tế. ISO 7096: Máy chuyển động đất - Đánh giá trong phòng thí nghiệm về độ rung của ghế người vận hành . ISO, Genève.
• Tổ chức Tiêu chuẩn hóa Quốc tế. ISO 2631-1: Rung và sốc cơ học - Đánh giá mức độ tiếp xúc của con người với rung động toàn cơ thể, Phần 1: Yêu cầu chung . ISO, Genève.
• Nghị viện và Hội đồng Châu Âu. Chỉ thị 2002/44/EC về các yêu cầu tối thiểu về sức khỏe và an toàn liên quan đến việc người lao động phải đối mặt với các rủi ro phát sinh từ các tác nhân vật lý (Rung động) . Tạp chí chính thức của Liên minh châu Âu, 2002.
• Tổ chức Tiêu chuẩn hóa Quốc tế. ISO 6683: Máy chuyển động trên trái đất - Dây an toàn và Cơ cấu neo dây an toàn - Yêu cầu về hiệu suất và thử nghiệm . ISO, Genève.
• Griffin, M.J. Cẩm nang rung động của con người . Nhà xuất bản Học thuật, Luân Đôn, 1990.
• Cơ quan An toàn và Sức khỏe tại Nơi làm việc Châu Âu. Rung động toàn thân: Sự tiếp xúc của người lao động trong ngành xây dựng . EU-OSHA, Bilbao, 2008.
